3차원측정기

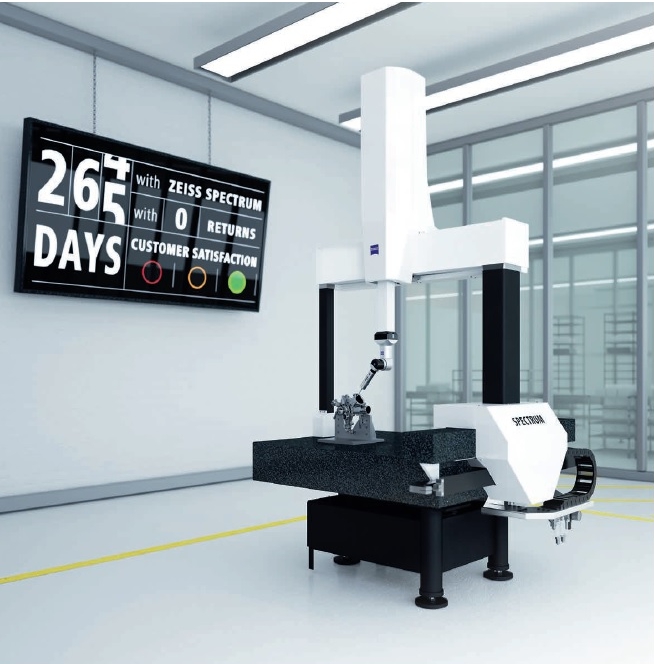

CARL ZEISS Spectrum Plus 소개

기본 프로그램

  • 칼립소 CNC 측정 소프트웨어.
  • 기본 기하요소 측정 소프트웨어.
  • 캐드를 기반으로한 모든 다양한 측정을 위한 소프트웨어로서 모든 요소의 측정과 평가를 그래팩으로 이용.
  • (도면상에 규제되어진 모든 형상 공차.위치 공차. 치수등을 측정하기 위한 프로그램)

  • ISO 10360-2 규정에 의거한 불확실한 길이 측정 정밀도.
  • 3차원 길이 측정 정밀도 MPE_E=1.9+L/300㎛.
  • (5개의 길이가 다른 게이지를 각각 7 포지션으로 위치시켜 측정 하였을때 최대 허용 에러)

  • 3차원 프로빙 에러 MPE_P=2.0㎛.
  • (직경 10mm-50mm 의 구 게이지를 25번 포인트 측정 하였을때 산출되는 최대 허용 에러)

측정 범위

X=1,000mm
Y=1,600mm
Z= 600mm

- 구동 축이 알루미늄 합금인 카라트인 브릿지 타입

- 회전각도 : A각도(수평 방향)±180 / B각도(수직 방향)±180

- 분할 각도 : 2.5˚

장비 유지를 위한 측정실 조건 : 18˚C to 22˚C

정밀도 유지를 위해서는 1K/h(시간당), 1.5K/d(하루당), 1K/m(공간당)
